PB190　復活計画　前奏パーツは巡り巡る

■です。

本日はPB5300の再生をしていました。
画像だけ載せて、今は、終わり…もう、朝に成ってしまった。
数時間後には活動しています。

■PB190　復活計画　その1　前奏パーツは巡り巡る

↓何故か、PB5300の復活に…

2001.3.31
2001.5.4
2001.5.5
2001.5.6
2001.5.7

PBネジ　仕様
2001.5.21

↓何故か
PB5300の復活…

2001.6.9
2001.6.11
2001.6.23

部品をつけてテストを開始

部品をつけてテストを開始です。
パーツは、頂いたり、交換したり、プレゼントだったり、購入したり。
した物が、ダンボールに2箱？ほど。

下半身

下半身だけで6、7個、その他にケースとかも…
しかし、今まで、何回か、それらで、修復するも動かず。

バラバラの部品、ケーブル

これは、バラバラの部品、ケーブルとう…

AC部の破損

AC部の破損が多いです。
マザー（5300,190）は7枚ありましたが、大半が…
AC部のコレクターが外れたり、半田が付いてなかったり、半田が取れていたり
友達からのは補強されていました。

筐体はボキボキと折れています。
これが、ノートパソコンなのか。
プラモの方が頑丈だったりして…f(^_^)
PB1X0はまだ、頑丈なんだけど…

その他、クリック部の破損が多い事…
その他も…

今回は、パーツを総当りで検証しました。
で、動作を1セットで取れました。

しかし、家にはACが3個ありましたが。
うち、2個が、壊れていました。

先回、偶然、500円で見付けていたので、これが、1個だけ生きていました。
と言う事は、今まで、幾ら検証してもACが駄目なら起動なんか出来ないよなーと。
1個は壊れていたのをテスターで測っていたので知っていましたが。
1個は正常だったんだけどなーと（つぶやきたいです。）

こうなれば、他のマザーが生きてないか検証
190が1枚、生きていました。
先回、AC部を半田したものは反応がありますが。
起動ができず。

あと、これ以上、続けると、半田と握らないと行けないので…
今回は…

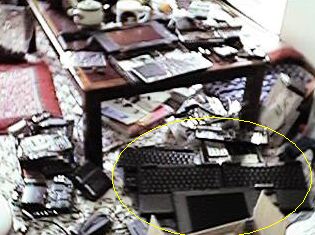

パーツを交換してテストをしている様子です。
丸い部分は下半身6個と液晶1個です。
他のパーツも散乱しています。
ダンボールには細かい、パーツ…
下半身は、ここでは形に成っていますが…

今までの動かなかった敗因はACかも知れません。

PB5300　モノクロですが復活が出来ました。
さて、これだけ、パーツがあってもバッテリー部のカバーが無いし。
もう、一台分のACを探したり、液晶分のカバーを探さないと…

ACはコネクタがあれば自作、適当な物で代用しても良いですね。
一台、パーツテストようにあっても良いかも知れませんが。
今更、5300、190を何台も修復してもと思うけど、あるとやるんだろうなー(^-^)

そうそう、中のHDDも3個ありましたが、生きているのは1個だけでした。
回転しない、反応しないでした。
まあ、HDDは何処か箱を探せば500MB程度ならあるから良いかー

なかなか、完全にとは行きませんね。

さてと、動くと…起動させると、終了できません。
再起動が掛かります。当初、再起動を掛けたかと思ったのですが。
これは、なんかありますね。
と言ってもシステムは68Kだったんで、新しく、OSを入れなおそう。
メモリーが40MBなんでOS7.5で行こうと…

バッテリーのチェックもしないとね。
3個、あるし、この辺はお友達から詳しい資料を貰っているので…

今回はパーツの総当り？
でしたんで、殆ど、何にもしていません。
根気とやる気だけでした。

近いうち半田こてを握って…
その後のPB5300,190に成るかな？
