2003年12月21日
■サンスイ D907
回路図は以前、頼んだので、これがあるとないとでは
もう、違い過ぎます。しかし、先回、他のアンプの回路図を
頼むべく電話をすると1枚2000円と、なかなか、買えません。
はじめて買った新品のアンプだけに修理したいのですが。
これは、次回、中を見て判断します。
交換するTR…

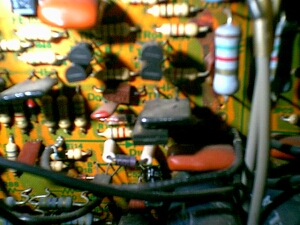

間違えては行けないのでデジカメで撮影

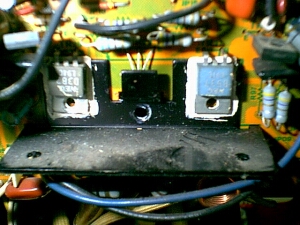

こんな所にもTRがで、交換して行きます。

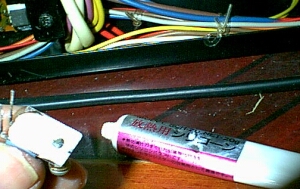

シリコングリスを新しく塗ります。

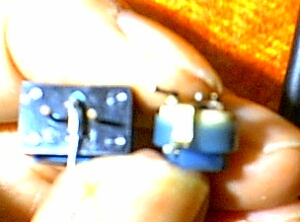

半固定抵抗 形が違ってしまったので
足を曲げて線（部品のリード線）を使いました。
古い物の抵抗を測定し
取り付ける前に、新しく交換する半固定抵抗を調整して置きます。

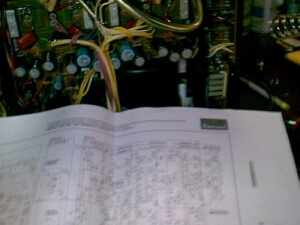

ペンは回路図に取り替えた所や、コンデンサーのチェックようです。
回路図に印を付けるのに役立ちます。
マジックペンも用意して印を付けて行きます。

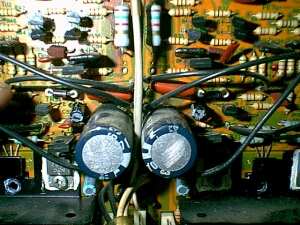

コンデンサーを交換しました。

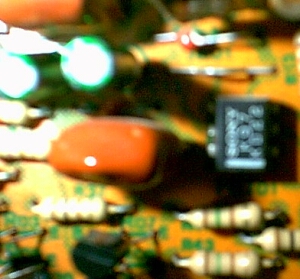

ソニーの２ＳＫ９７が付いていましたが
回路図では２ＳＫ１２９ですたので、２ＳＫ１２９を購入150円/個
ソニーの２ＳＫ９７は1500円程度するので2個買うと3000円はね。

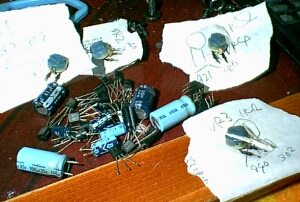

メモを書きと、交換した部品の一部
これにて、調整、やはり、半固定抵抗を交換するとフラフラしない
調整が、終わり、テスト用のスピーカーにて試運転し
調整、測定を2日間するも、安定しています。
